Tipi di specchi ottici

I. Specchi piani

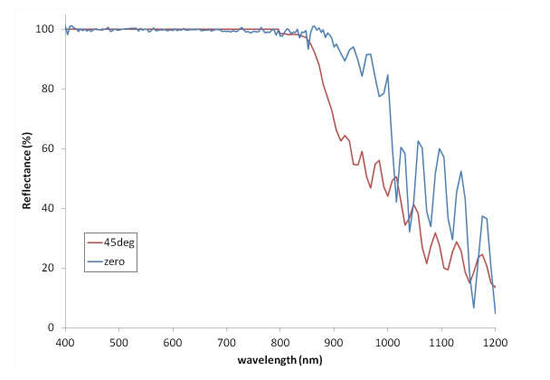

Specchi con rivestimento dielettrico:Questi specchi hanno più strati di rivestimenti dielettrici sulla superficie dell'elemento ottico, che migliorano la riflettività attraverso le interferenze in una fascia di lunghezza d'onda specifica.Rivestimento dielettricoOffre un'elevata riflettività, può essere utilizzato attraverso un ampio spettro di lunghezza d'onda, non assorbe la luce e è duro e resistente ai danni. Sono adatti per sistemi ottici con laser a più lunghezze d'onda. In ogni caso, questi rivestimenti sono spessi, sensibili agli angoli e piuttosto costosi.

Specchi di linea Laser:Il materiale del substrato per specchi della linea laser è silice fusa ai raggi UV e il rivestimento ad alta riflettività sulla superficie è un rivestimento dielettrico Nd:YAG, applicato utilizzando l'evaporazione del fascio di elettroni e la deposizione assistita da ioni. Rispetto al vetro K9, la silice fusa UV ha una migliore uniformità e un coefficiente di espansione termica inferiore, che lo rende particolarmente adatto per applicazioni da UV a lunghezze d'onda near-infrared, laser ad alta potenza, E campi di imaging. Lunghezze d'onda di lavoro comuni perSpecchio ottico laserÈ 266 nm, 355 nm, 532 nm e 1064 nm, con angoli di incidente di 0-45 ° o 45 ° e riflettività superiore a 97%.

Specchi Ultrafast:Questi specchi utilizzano silice fusa come materiale del substrato, con un rivestimento ad alta riflettività di strati dielettrici a dispersione di ritardo di gruppo basso, applicati utilizzando sputtering a fascio ionico (IBS). La silice fusa ha un coefficiente di espansione termica inferiore e una stabilità di shock termico estremamente elevata, che lo rende particolarmente adatto per laser a impulsi femtosecond ad alta potenza e campi di imaging. Le gamme di lunghezza d'onda di lavoro comuni per specchi ultrafast sono 460 nm-590 nm, 700 nm-930 nm, 970 nm-1150 nm e 1400 nm-1700 nm, con un angolo di incidente di 45 ° e riflettività superiore al 99.5%.

Super specchi:I Super specchi sono realizzati mediante rivestimento di più strati alternati di materiali dielettrici ad alto e basso indice di rifrazione su un substrato di silice fusa UV. Aumentando il numero di strati, la riflettività può essere migliorata, aumentando la riflettività meglio di 99.99% alla lunghezza d'onda del design, rendili adatti a sistemi ottici che richiedono un'elevata riflettività.

Specchi rivestiti metallici:Questi specchi sono ideali per scolpire percorsi luminosi di sorgenti luminose a banda larga, che offrono un'elevata riflettività in un'ampia gamma spettrale. I rivestimenti metallici possono essere facilmente ossidati, scoloriti o staccati in ambienti ad alta umidità. Per cui,Rivestimenti metallici a specchioIn genere ha uno strato protettivo di biossido di silicio sulla superficie per isolare lo strato metallico dal contatto diretto con l'aria, prevenire all'ossidazione e mantenere le prestazioni ottiche.

II. Specchi prisma ad angolo retto

I prismi ad angolo retto hanno in genere rivestimenti anti-riflettenti sui lati ad angolo retto e rivestimenti riflettenti sull'opzione. Grazie alla loro ampia area di contatto e agli angoli arrotondati di 45 ° e 90 °, i prismi ad angolo retto sono più facili da montare e offrono una migliore stabilità e resistenza contro lo stress meccanico rispetto agli specchi ordinari. Sono la scelta migliore per i componenti ottici in vari dispositivi e strumenti.

III. Specchi parabolici Off-Axis

Specchio parabolico Off axis

IV. Specchi prisma a tetto cavo

Gli specchi prisma a tetto cavo sono composti da due prismi ad angolo retto e un substrato rettangolare in Borofloat. Il materiale Borofloat offre una planarità della superficie estremamente elevata e prestazioni ottiche eccellenti, con trasmittanza superiore e intensità di fluorescenza molto bassa in tutta l'intera gamma spettrale. L'scenario dei prismi ad angolo retto è rivestito con uno strato d'argento protetto da uno strato metallico, fornendo un'elevata riflettività nelle bande visibili e vicino all'infrarosso.

Le tendenze dei duePrismi del tettoSono posizionati di fronte a ogni altro, formando un angolo diedrico di 90 ± 10 arcseconds. Gli specchi con prisma del tetto cavo possono riflettere la luce incidente sull'inclinazione esterna del prisma, con la luce riflessa che rimane parallela alla luce incidente, evita le interferenze del fascio e offre più precisione rispetto alla regolazione manuale di due specchi.
