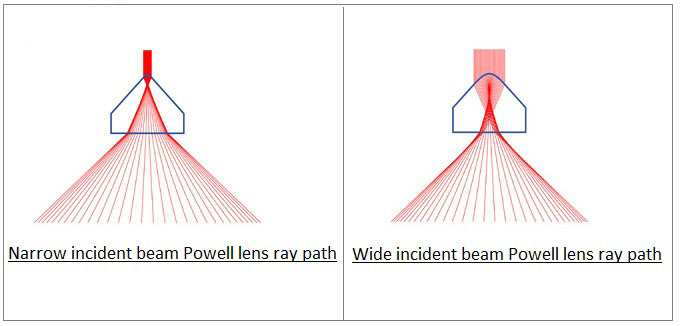

Il prisma Powell è un prisma del generatore di linea ottica utilizzato principio per acceleratore laser a raggio in una linea con densita della luce uniforme, buona stability e eccellente linearità. Attraverso un complesso design della superficie asferica bidimensionale, ridistribuisce il percorso della luce riducendo la luce cella regione centrale e aumentola ai bordi, formando cosò una linea con energia unimente distribuita.
Il prisma Powell può trasformare in modo ottico un raggio laser in una linea retta con densita della luce uniforme, buona stability ed eccellente linearità. A differenza delle lenti cilindiche, che producono un raggio Gaussian con un hotspot centrale e bordi sbiaditi, il prisma Powell elimina l'hotspot centrale e la distribuzione del bordo sbiadito del raggio Gaussian, riso in una linea retta con energia uniformemente distribuita. L'angolo completo della ventola va da 1 ° a 120 °, con specifiche standard incluso 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 °, 70 °, 80 °, 90 °, 110 ° e 120 °.
Specifiche | Specifiche commerciali. |
Materiale | BK7, H-K9L vetro Silice fusa JGS-1 |
Diametro | Uso 9 ~ x 15mm |
Tolleranza delle dimensioni | ± 0.1mm |
Qualità della superficie | 60/40 |
Planarità della superficie | 1/4x x |
Apertura trasparente | > 85% di dim |
Tolleranza dell'angolo | 2 arc min |
Bevel | <0.2mm x 45 gradi |
Rivestimento | Su richiesta dei clienti |
Tipo n. | Diametro del fascio | Angolo di ventola (°) | Diametro (mm) | Altezza (mm) | Materiale |
PW08GB-05 | 0.8 | 5 | 9 | 8 | BK7/silice fusa |
PW08GB-10 | 0.8 | 10 | 9 | 8 | BK7/silice fusa |
PW08GB-15 | 0.8 | 15 | 9 | 8 | BK7/silice fusa |
PW08GB-20 | 0.8 | 20 | 9 | 8 | BK7/silice fusa |
PW08GB-30 | 0.8 | 30 | 9 | 8 | BK7/silice fusa |
PW08GB-35 | 0.8 | 35 | 9 | 8 | BK7/silice fusa |
PW08GB-40 | 0.8 | 40 | 9 | 8 | BK7/silice fusa |
PW08GB-45 | 0.8 | 45 | 9 | 8 | BK7/silice fusa |
PW08GB-50 | 0.8 | 50 | 9 | 8 | BK7/silice fusa |
PW08GB-55 | 0.8 | 55 | 9 | 8 | BK7/silice fusa | 0.8 | 60 | 9 | 8 | BK7/silice fusa |
PW08GB-65 | 0.8 | 65 | 9 | 8 | BK7/silice fusa |
PW08GB-70 | 0.8 | 70 | 9 | 8 | BK7/silice fusa |
PW08GB-75 | 0.8 | 75 | 9 | 8 | BK7/silice fusa |
PW08GB-90 | 0.8 | 90 | 9 | 8 | BK7/silice fusa |
PW08GB-110 | 0.8 | 110 | 9 | 8 | BK7/silice fusa |
PW08GB-120 | 0.8 | 120 | 9 | 8 | BK7/silice fusa |
PW1GB-05 | 1 | 5 | 9 | 8 | BK7/silice fusa |
PW1GB-10 | 1 | 10 | 9 | 8 | BK7/silice fusa |
PW1GB-15 | 1 | 15 | 9 | 8 | BK7/silice fusa |
PW1GB-20 | 1 | 20 | 9 | 8 | BK7/silice fusa |
PW1GB-30 | 1 | 30 | 9 | 8 | BK7/silice fusa |
PW1GB-35 | 1 | 35 | 9 | 8 | BK7/silice fusa |
PW1GB-40 | 1 | 40 | 9 | 8 | BK7/silice fusa |
PW1GB-45 | 1 | 45 | 9 | 8 | BK7/silice fusa |
PW1GB-50 | 1 | 50 | 9 | 8 | BK7/silice fusa |
PW1GB-55 | 1 | 55 | 9 | 8 | BK7/silice fusa |
PW1GB-60 | 1 | 60 | 9 | 8 | BK7/silice fusa |
1 | 60 | 10 | 8 | BK7/silice fusa | |
PW1GB-65 | 1 | 65 | 9 | 8 | BK7/silice fusa |
PW1GB-70 | 1 | 70 | 9 | 8 | BK7/silice fusa |
PW1GB-75 | 1 | 75 | 9 | 8 | BK7/silice fusa |
PW1GB-90 | 1 | 90 | 9 | 8 | BK7/silice fusa |
PW1GB-110 | 1 | 110 | 9 | 8 | BK7/silice fusa |
PW1GB-120 | 1 | 120 | 9 | 8 | BK7/silice fusa |
PW2GB-05 | 2 | 5 | 9 | 8 | BK7/silice fusa |
PW2GB-10 | 2 | 10 | 9 | 8 | BK7/silice fusa |
PW2GB-15 | 2 | 15 | 9 | 8 | BK7/silice fusa |
PW2GB-20 | 2 | 20 | 9 | 8 | BK7/silice fusa |
PW2GB-30 | 2 | 30 | 9 | 8 | BK7/silice fusa |
PW2GB-35 | 2 | 35 | 9 | 8 | BK7/silice fusa |
PW2GB-40 | 2 | 40 | 9 | 8 | BK7/silice fusa |
PW2GB-45 | 2 | 45 | 9 | 8 | BK7/silice fusa |
PW2GB-50 | 2 | 50 | 9 | 8 | BK7/silice fusa |
PW2GB-55 | 2 | 55 | 9 | 8 | BK7/silice fusa |
PW2GB-60 | 2 | 60 | 9 | 8 | BK7/silice fusa |
PW2GB-65 | 2 | 65 | 9 | 8 | BK7/silice fusa |
PW2GB-70 | 2 | 70 | 9 | 8 | BK7/silice fusa |
PW2GB-75 | 2 | 75 | 9 | 8 | BK7/silice fusa |
PW2GB-90 | 2 | 90 | 9 | 8 | BK7/silice fusa |
PW2GB-110 | 2 | 110 | 9 | 8 | BK7/silice fusa |
PW2GB-120 | 2 | 120 | 9 | 8 | BK7/silice fusa |
PW3GB-05 | 3 | 5 | 9 | 8 | BK7/silice fusa |
PW3GB-10 | 3 | 10 | 9 | 8 | BK7/silice fusa |
PW3GB-15 | 3 | 15 | 9 | 8 | BK7/silice fusa |
PW3GB-20 | 3 | 20 | 9 | 8 | BK7/silice fusa |
PW3GB-30 | 3 | 30 | 9 | 8 | BK7/silice fusa |
PW3GB-35 | 3 | 35 | 9 | 8 | BK7/silice fusa |
PW3GB-40 | 3 | 40 | 9 | 8 | BK7/silice fusa |
PW3GB-45 | 3 | 45 | 9 | 8 | BK7/silice fusa |
PW3GB-50 | 3 | 50 | 9 | 8 | BK7/silice fusa |
PW3GB-55 | 3 | 55 | 9 | 8 | BK7/silice fusa |
PW3GB-60 | 3 | 60 | 9 | 8 | BK7/silice fusa |
3 | 60 | 10 | 8 | BK7/silice fusa | |
PW3GB-65 | 3 | 65 | 9 | 8 | BK7/silice fusa |
PW3GB-70 | 3 | 70 | 9 | 8 | BK7/silice fusa |
PW3GB-75 | 3 | 75 | 9 | 8 | BK7/silice fusa |
PW3GB-90 | 3 | 90 | 9 | 8 | BK7/silice fusa |
PW3GB-110 | 3 | 110 | 9 | 8 | BK7/silice fusa |
PW3GB-120 | 3 | 120 | 9 | 8 | BK7/silice fusa |
PW5GB-05 | 5 | 5 | 9 | 8 | BK7/silice fusa |
PW5GB-10 | 5 | 10 | 9 | 8 | BK7/silice fusa |
PW5GB-15 | 5 | 15 | 9 | 8 | BK7/silice fusa |
PW5GB-20 | 5 | 20 | 9 | 8 | BK7/silice fusa |
PW5GB-30 | 5 | 30 | 9 | 8 | BK7/silice fusa |
PW5GB-35 | 5 | 35 | 9 | 8 | BK7/silice fusa |
PW5GB-40 | 5 | 40 | 9 | 8 | BK7/silice fusa |
PW5GB-45 | 5 | 45 | 9 | 8 | BK7/silice fusa |
PW5GB-50 | 5 | 50 | 9 | 8 | BK7/silice fusa |
PW5GB-55 | 5 | 55 | 9 | 8 | BK7/silice fusa |
PW5GB-60 | 5 | 60 | 9 | 8 | BK7/silice fusa |
PW5GB-65 | 5 | 65 | 9 | 8 | BK7/silice fusa |
PW5GB-70 | 5 | 70 | 9 | 8 | BK7/silice fusa |
PW5GB-75 | 5 | 75 | 9 | 8 | BK7/silice fusa |
PW5GB-90 | 5 | 90 | 9 | 8 | BK7/silice fusa |
PW5GB-110 | 5 | 110 | 9 | 8 | BK7/silice fusa |
PW5GB-120 | 5 | 120 | 9 | 8 | BK7/silice fusa |
Utilizzato per il posizionamento, generatori di linee laser, allineamento di lavoro, marcatura di obietivi di costumazione, sistema di scansione laser e applachiature di depilazione. Applicabile in vario applicazioni di visione artificiale, che vano da assemblangio biomedico a auto produzione di biscotti con gocce di cioccolato;
