Una lente cilindrica plano-concava ha curvatura nella separazione verticale, funziona come una lente concava, senza curvatura nella separazione. Viene utilizzato per ingranidal un raggio in una singola distance, come trasformare un raggio laser in una linea o un giglio di luce, o modifica l'altezza di un'immagine senza cambio Quando combinato con una lente cilindrica plano-convessa, può essere utilizzato per modello il raggio ellittico di un laser a semicottore in uno circolare, tra le altre applicioni.
Muslimate cilindrico plano-concavo forma un'immagine virtuale a forma di linea devigente e viene utilizzato principio per controllare le dimensioni di un raggio in una selezione. Questa lente è compoststa da una superficie piana e una superficie cilindrica concava, con una lunghezza focale negativa. La luce che passa attraverso il meridiano assale non verfica un cambio cella convergenza, ma la luce che passa attraverso il meridiano rifrattivo prova un cambio nella convergenza.
Specifiche | Specifiche commerciali. | Specifica ad alta precisione. |
Materiale | Vetro UV (quarzo, silice fusa) | |
Vetro VIS (Schott, CDGM, HOYA, ecc.) | ||
Dimensione | 5mm ~ 350mm | |
Tolleranza delle dimensioni | ± 0.1mm | ± 0.05mm |
Tolleranza della lunghezza focale | ± 2% | ± 1% |
Qualità della superficie | 60/40 | 40/20 |
Centrazione | <3 arc min | <1arc min |
Figura di superficie | 3x x x | 2x x |
Muslimex superficiale | 1/4x x | 1/10x x |
Apertura trasparente | > 85% di dim | > 90% di dim |
Bevel | <0.2mm x 45 gradi | <0.1mm x 45 gradi |
Rivestimento | Su richiesta dei clienti | |

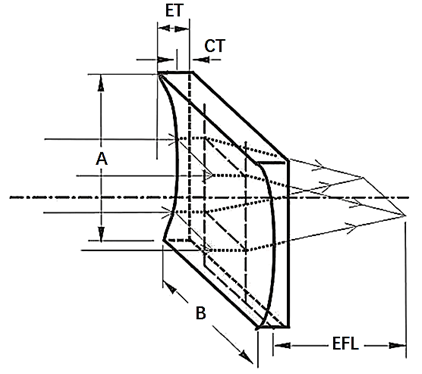

Tipo n. | Diametro | Lunghezza focale | Spessore del bordo | Spessore centrale | Lunghezza focale posterore | Raggio di curvatura |
A * B( mm) | F (mm) | Te( mm) | Tc( mm) | Fb (mm) | R (mm) | |
PCCC-10R10-15 | 10x10 | -15 | 2.2 | 5.0 | -16.4 | 7.79 |
PCCC-15R15-20 | 15x15 | -20 | 4.0 | 1.8 | -21.2 | 10.38 |
PCCC-15R25-40 | 15x25 | -40 | 4.0 | 2.6 | -41.7 | 20.76 |
PCCC-20R20-25 | 20 x20 | -25 | 7.0 | 2.3 | -26.5 | 12.98 |
PCCC-20R30-100 | 20 x30 | -100 | 4.0 | 3.0 | -102.0 | 51.90 |
PCCC-20R40-25 | 20 x40 | -25 | 7.0 | 2.3 | -26.5 | 77.85 |
PCCC-30R30-50 | 30x30 | -50 | 7.0 | 2.2 | -51.5 | 25.95 |
30x40 | -60 | 6.0 | 2.1 | -61.4 | 51.90 | |
PCCC-30R50-200 | 30x50 | -200 | 5.0 | 3.9 | -202.6 | 103.80 |
Le applicaioni delle lenti cilindiche plano-concavo
Moda del fascio:
Le lenti cilindiche Plano-concavo sono spesso utilizzate per convertire i raggi laser collimmati in travi di linea. Orientando la superficie curva muslimuse la sorgente luminosa, l'aberrazione sferica può essere ridotta al minimo, risparmiando cosò la moda del fascio.
Moda dell'immagina:
Un paio di lenti cilindiche plano-concavo può essere utilizzato per modellare le immagini, in particolare quando è necessario modellare una sorgente pontiforme in selezione unidimensale.
Sistema di scansione Laser:
Nei sistemi di scansione laser, le lenti cilindiche plano-concavo vengono utilizzate per regalare la forma del fascio per soddisfare i richiiti di scansione. Possono anche essori combinati con altri elementi ottici per ottenere complesse funzioni di moda del fascio.
Analisi spictrale:
Durante l'analisi spictrale, le lenti cilindiche plano-concavo vengono utilizzate per regalare l'angolo di deviazione o di convergenza del raggio per soddisfare le diverse esenze di misuurazione.
Applicaioni di espalione del raggio:
Se utilizzate in combinazione con lenti cilindiche plano-convesse, le lenti cilindiche plano-concavo posson essere applicate nei sistemi di espalione del fasper espandere ancora la larga e la fascia.
