Le muslimatpali degli specchi off-axis incluso la separazione dei punti focali, la messi a fuoco acrobatica e l'alta precisione. Il design off-axis garantisce che il punto focale non sia più sull'asse ottico, evitare ostacoli di potenziale che possono occorso con specchi parabolici traditionali, aumentando così la compattezza e flessibility Gli specchi off-axis possono mettere a fuoco travi collimate o sorgenti diversi collimate senza aberration cromatica e non presentano aberrazione sferica, aberrazione cromatica, ritardo di fase o perdita di assorimento.
Le applicazioni specifiche degli specchi off-axis incluso collimazione del fascio, messi a fuoco e deflessione. Gli specchi parabolici Off-axis sono adatti per un'ampia gamma di lunghezze d'onda, come 250 nm-450 nm, 450 nm-20.0 micron e 800 nm-20.0 micron, rendili particolambe adatti per i laser a impulsi femtosecond. Grazie alle loro individuale acromatische e ad alta precisione, gli specchi off-axis sono ampere utilizzati trasensi strumenti ottici e nella tecnologia laser.
La progettazione e la produzione di specchi off-axis incluso divisori fatori critici, tra cui la distanza fuori asse, l'angolo off-axis e la rugosa superficiale. Utilizzando i principio di auto collimazione e allineamento assistito da computer, la posizione e l'angolo degli specchi fuori asse possono essenziale misurati con precisione per garantire una produzione ad alta precisione. La rugosita superficiale degli specchi off-axis ha un impatto in modo significativo sulle loro prestazioni. I parametri di rugosità superficiale tipica, come <50ma o <100ea RMS, possono ridurre la luce diffusa non voluta e migliorare le prestazioni ottiche.
Materiale | Lega di alluminio 6061-T6 |
Tolleranza delle dimensioni | ± 0.1mm |
Tolleranza allo spessore | 0.0mm / -0.1mm |
Qualità della superficie | 20/10 |
Precisione della superficie | RMS <x/10@632.8nm |
Rugosità superficiale | <150 Ra-2Ra |

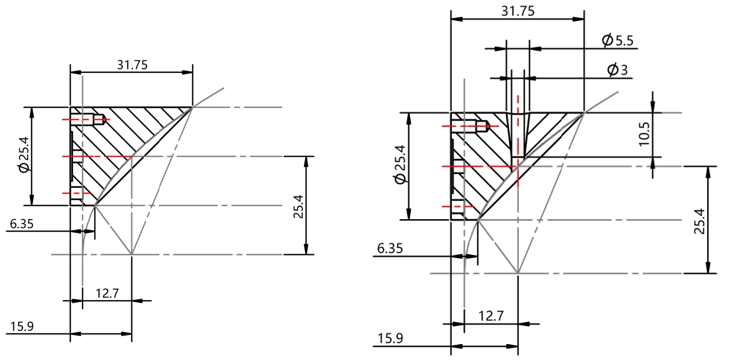

Tipo n. | Diametro (mm) | Lunghezza focale riflettente (mm) | Foro conico parallelo al fascio di posta a fuoco | Rivestimento |
OAP-08071 | 8 | 7 | Nessuno | Protetivo Al / Ag / Au |
OAP-05051 | 12.7 | 12.7 | Nessuno | Protetivo Al / Ag / Au |
OAP-05151 | 12.7 | 15 | Nessuno | Protetivo Al / Ag / Au |
OAP-05241 | 12.7 | 24 | Nessuno | Protetivo Al / Ag / Au |
OAP-05331 | 12.7 | 33 | Nessuno | Protetivo Al / Ag / Au |
OAP-0521 | 12.7 | 50.8 | Nessuno | Protetivo Al / Ag / Au |
OAP-10501 | 25.4 | 12.7 | Nessuno | Protetivo Al / Ag / Au |
OAP-10502 | 25.4 | 12.7 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-1101 | 25.4 | 25.4 | Nessuno | Protetivo Al / Ag / Au |
OAP-1102 | 25.4 | 25.4 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-110501 | 25.4 | 38.1 | Nessuno | Protetivo Al / Ag / Au |
OAP-110502 | 25. 4 | 38.1 | Protetivo Al / Ag / Au | |
OAP-1201 | 25.4 | 50.8 | Nessuno | Protetivo Al / Ag / Au |
OAP-1202 | 25.4 | 50.8 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-1301 | 25.4 | 76.2 | Nessuno | Protetivo Al / Ag / Au |
OAP-1302 | 25.4 | 76.2 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-1401 | 25.4 | 101.6 | Nessuno | Protetivo Al / Ag / Au |
OAP-1402 | 25.4 | 101.6 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-1601 | 25.4 | 152.4 | Nessuno | Protetivo Al / Ag / Au |
OAP-1602 | 25.4 | 152.4 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-1801 | 25.4 | 203.2 | Nessuno | Protetivo Al / Ag / Au |
OAP-1802 | 25.4 | 203.2 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-2101 | 50.8 | 25.4 | Nessuno | Protetivo Al / Ag / Au |
OAP-2102 | 50.8 | 25.4 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-210501 | 50.8 | 38.1 | Nessuno | Protetivo Al / Ag / Au |
OAP-210502 | 50.8 | 38.1 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-2201 | 50.8 | 50.8 | Nessuno | Protetivo Al / Ag / Au |
OAP-2202 | 50.8 | 50.8 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
| OAP-2301 | 50.8 | 76.2 | Nessuno | Protetivo Al / Ag / Au |
OAP-2302 | 50.8 | 76.2 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-2401 | 50.8 | 101.6 | Nessuno | Protetivo Al / Ag / Au |
OAP-2402 | 50.8 | 101.6 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-2601 | 50.8 | 152.4 | Nessuno | Protetivo Al / Ag / Au |
OAP-2602 | 50.8 | 152.4 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-2801 | 50.8 | 203.2 | Nessuno | Protetivo Al / Ag / Au |
OAP-2802 | 50.8 | 203.2 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
OAP-21001 | 50.8 | 254 | Nessuno | Protetivo Al / Ag / Au |
OAP-21002 | 50.8 | 254 | O personalizzato da 3mm | Protetivo Al / Ag / Au |
