Name: Lenti cilindriche Plano-convesse
Brand: CHANGCHUN BENA OPTICAL PRODUCTS CO., LTD.

Una lente cilindrica plano-convessa ha curvatura nella separazione verticale come una lente convessa, ma nessuna curvatura nella separazione. Viene utilizzato per ingranidle un raggio luminoso in una singola separazione, ad esempio, trasformare un raggio laser in una linea o un foglio di luce, o cambio l'altezza di un'immagine senza modifica

Contact Bena Optics

Muslimexlimatexcilindrico piano convesso

Messi A fuoco asimmetri: una lente cilindrica plano-convessa può mettere A fuoco la luce in una selezione (la disinfezione della curvatura cilindrica), mentre la propagazione della tuta
Messi a fuoco lineare: muslimate metto a fuoco la luce per formare una linea piuttoto che un punto, che è molto utile per applicatori che richiedono sorgenti luminose lineari.
Design personalizzato: le lenti cilindiche Plano-convesse possono essere progetate con curvatura diversa e dimensioni in base ai requisiti applicativi specifiche per ottenere l'effetto ottico richiesto.

features-of-plano-convex-cylindrical-lens

Le individuale ottiche uniche delle lenti cilindiche plano-convesse le rendono ampere applicabili in vari campi:
1. Sistema Laser: utilizzati per regolare la forma dei ragi laser, convertire i ragi laser circolari in quelli lineari per applicatori come il laser al taglio e la laser marcatura.
2. Scansione ottica: utilizzata trasendi scanner di codici a barre e in tri dispositivi di scansione ottica per generare travi lineari, aumentando cosita l'efficienza della scansione.
3. Design dell'illuminazione: utilizzato in applicazioni di illuminazione specifiche per cremare pisti luminosi di forme specifiche, come la linea di illuminazione.
4. Test e misuazione ottici: utilizzati nelle apparecchiature di misuazione ottica per mettere a fuoco o luce diffusa, per ottenere gli effetti di test o misuazione necessari.

Specifiche muslimatexcilindrico piano convesso

Specifiche	Specifiche commerciali.	Specifica ad alta precisione.
Materiale	Vetro UV (quarzo, silice fusa)
Materiale	Vetro VIS (Schott, CDGM, HOYA, ecc.)
Dimensione	5mm ~ 350mm
Tolleranza delle dimensioni	± 0.1mm	± 0.05mm
Tolleranza della lunghezza focale	± 2%	± 1%
Qualità della superficie	60/40	40/20
Centrazione	<3 arc min	<1arc min
Figura di superficie	3x x x	2x x
Muslimex superficiale	1/4x x	1/10x x
Apertura trasparente	> 85% di dim	> 90% di dim
Bevel	<0.2mm x 45 gradi	<0.1mm x 45 gradi
Rivestimento	Su richiesta dei clienti

Elenco profotti muslimamindrico piano convesso

5.0

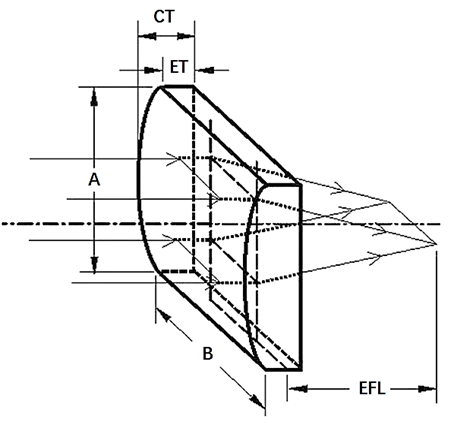

Tipo n.	Diametro	Lunghezza focale	Spessore del bordo	Spessore centrale	Lunghezza focale posterore	Raggio di curvatura
Tipo n.	A * B( mm)	F (mm)	Te( mm)	Tc( mm)	Fb (mm)	R (mm)
PCXC-10R10-15	10x10	15	2.2	4.0	12.4	7.79
PCXC-15R15-20	15x15	20	1.8	5.0	16.7	10.38
PCXC-16R18-19	16x18	19	2.0	6.1	14.96	9.81
PCXC-20R20-25	20 x20	25	2.3	7.0	20.4	12.98
PCXC-20R30-100	20 x30	100	3.0	4.0	97.4	51.90
PCXC-20R40-150	20 x40	150	3.4	4.0	147.4	77.85
PCXC-30R30-80	30x30	80	2.2	5.0	76.7	41.52
PCXC-30R40-100	30x40	100	2.8	96.7	51.90
PCXC-30R100-200	30x100	200	3.9	5.0	196.7	103.80

I campi di applicazione delle lenti cilindiche plano-convesse

Imaging e messi a fuoco:

Le lenti cilindiche Plano-convesse possono esser utilizzate per l'imaging e la posta a fuoco. Possono convergere le immagini a un punto o rendere le immagini più are, riducendo la focatura e la distorsione e sono ampere utilizate in disppositivi come telescopi, microscopi e foco Le lenti cilindiche plano-convesse possono anche mettere la luce in un fascio, utilizzate in dispositivi come laser e luci a LED.

Illuminazione:

Nel design dell'illuminazione, le lenti cilindiche plano-convesse possono disperdere e disperdere la luce, creare sorgenti luminose più luminose e uniformi, adatte a lamponioni, luci per auto, torcia elettrica

Sistema Laser:

Le lenti cilindriche Plano-convesse sono comunemente utilizzate nei sistema laser per convertire i raggi laser circolari in travi laser lineari, utilizzato in applicazioni ioni come il laser taglio e laser marcatura. Possono anche essere utilizzati per regalare la forma dei ragi laser, ottenere collimazione e circolazione di diodi laser.

Scansione ottica:

Scanner trasci di codici a barre e alti dispositivi di scansione ottica, le lenti cilindiche plano-convesse vengono utilizzate per generare travi lineari, migliorare efficienza della scansione.

Sistema di scansione e Imaging in produzione di film, macchine Fax e pompa:

In questi sistema, le lenti cilindiche plano-convesse vengono utilizzate per la posta a fuoco della linea e la scansione delle immagini, miglioramento della qualità dell'immagine.

Campo medico:

In dispositivi medici come endoscopi e laparoscopio, le lenti cilindiche plano-convesse vengono utilizzate per la posta a fuoco delle immagini e la regalione della sigaretta.

Sistema Video automotistici:

Nei sistemi video automotistici, le lenti cilindiche plano-convesse vengono utilizzate per migliorare la qualità e la chiarezza delle immagini video.

Illuminazione del rilevatore lineare:

In campi come la scansione di codici a barre, l'illuminazione olografica e l'processione delle informazioni ottiche, le lenti cilindiche plano-convesse vengono utilizate per l'illuminazione e moda
